Если вы следите за выпуском новых смартфонов, то, вероятно, заметили это — все больше и больше смартфонов теперь имеют стандартный IP-адрес.
Некоторое время назад лучшей защитой от проникновения в устройство считался IP68. Если у вашего телефона он был, это означало, что вы купили модель премиум-класса. Теперь даже устройства среднего класса поставляются с IP68, а некоторые бренды объединяют несколько рейтингов, таких как IP66, IP68, IP69 и IP69K, в одной спецификации.
Что еще более интересно, складные устройства начали появляться с официальными оценками IP. Итак, что изменилось? Как с этим справляются телефоны, особенно складные, которые выглядят так, будто у них должна быть аллергия на воду?
- Читайте также: Почему телефоны теперь поставляются с несколькими IP-адресами?
PrevNext
1. Гидроизоляция — это система.
Со стороны может показаться, что защита телефона от воды — это простая дополнительная функция. Но внутри это результат совместной работы нескольких систем.
На самом базовом уровне инженеры стараются в первую очередь сократить количество способов попадания воды внутрь устройства. И это начинается с конструкции.
Современные смартфоны изготавливаются с очень жесткими допусками. То есть рамки и задние панели должны быть выполнены с минимальными зазорами или вообще без них. Производители специально наносят клей, чтобы соединить слои вместе. Цель состоит в том, чтобы устранить как можно больше точек соприкосновения.

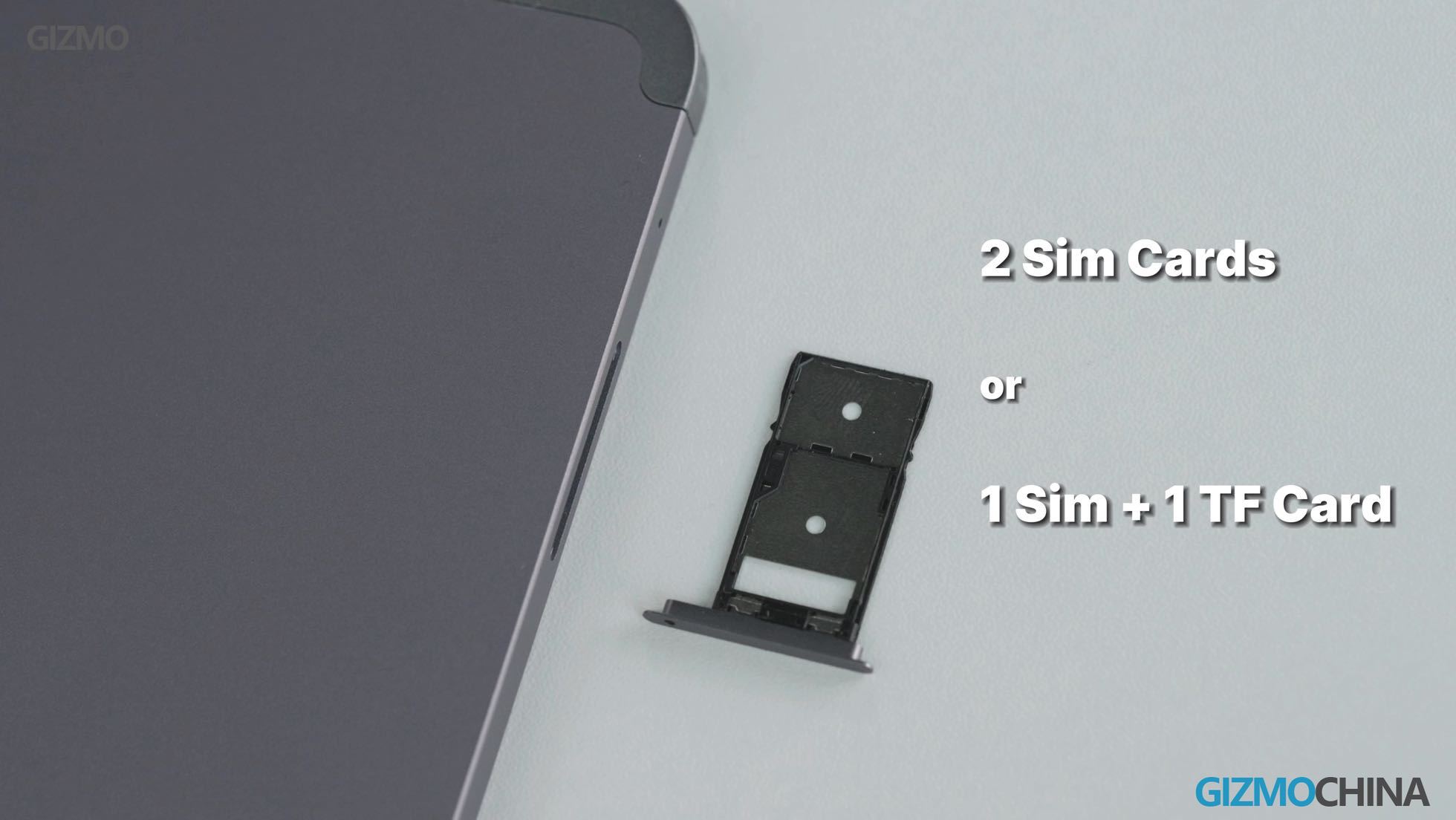

Тем не менее, в конструкции каждого телефона есть неизбежные слабые места. В нем есть порт для зарядки, лоток для SIM-карты и физические кнопки. Компании укрепляют эти области силиконовыми прокладками и резиновыми уплотнительными кольцами. Например, в лоток для SIM-карты часто вставляется крошечное водонепроницаемое кольцо, которое сжимается при вставке, блокируя попадание жидкости.
С динамиками и наушниками еще сложнее, поскольку для их работы требуется поток воздуха. Чтобы решить эту проблему, производители используют гидрофобные акустические мембраны или тонко сконструированные сетчатые материалы. Они пропускают звуковые волны, предотвращая проникновение жидкой воды.
Это первая линия защиты.
2. Запасной план
Однако даже при таком тщательном проектировании и структурировании некоторое количество влаги все равно может попасть внутрь. Вот почему многие телефоны оснащены вторым слоем защиты.
Например, на такие важные компоненты, как материнская плата, разъемы и гибкие печатные платы, часто наносится наногидрофобное покрытие. Этот ультратонкий слой отталкивает воду на микроскопическом уровне.
В результате вода не растекается по металлическим контактам и не вызывает коротких замыканий, а скапливается в виде капель. Эти капли скорее испаряются или скатываются, чем задерживаются и вызывают коррозию компонентов.
Это покрытие не означает, что телефон можно случайно погружать в воду. Это защитный барьер. Если вода проникнет через внешние уплотнения, внутреннее покрытие снижает вероятность немедленного выхода из строя.
Современные водонепроницаемые телефоны почти всегда основаны на двух стратегиях: конструктивно не пропускают воду и минимизируют химические повреждения при попадании воды внутрь. Ни один из этих подходов сам по себе не обеспечит надежность, на которую мы рассчитываем сегодня.
3. Складывающиеся устройства усложняют все
В традиционном планшетном телефоне все это и без того достаточно сложно. При раскладывании уровень сложности повышается на несколько ступеней.
Стандартный телефон представляет собой герметичный корпус. Но в складном телефоне есть шарнир, подвижные части, гибкие экраны и ультратонкие кабели, которые сгибаются при каждом открывании и закрывании. Зазоры неизбежны. Движение происходит постоянно. Внутреннее пространство ограничено.
Такая конструкция требует особого подхода к гидроизоляции.
Стратегия Samsung в серии Samsung Galaxy Z Fold направлена на изоляцию. Вместо того, чтобы полностью герметизировать шарнир, Samsung, как сообщается, рассматривает левую и правую половины как отдельные отделения. Если вода попадает с одной стороны, внутренние барьеры предотвращают ее распространение на другую.
Сама петля спроектирована таким образом, чтобы удерживать воду, а не полностью блокировать ее. В ней используются коррозионностойкие материалы, специальные смазочные материалы, дренажные каналы и гидрофобизирующие компоненты, которые не позволяют воде задерживаться внутри. Гибкие печатные платы также герметизируются прорезиненными материалами и специальными герметизирующими составами для дополнительной защиты.
Что касается Oppo, то, как сообщается, в складных устройствах серии Find N используется многослойное уплотнение. Для заполнения микроскопических зазоров вокруг шарниров и гибких плат используются различные комбинации клеев — задний клей, точечный клей, многослойные уплотнители. Идея заключается в создании трехмерной защитной сетки, которая сохраняет целостность даже при складывании и раскладывании телефона.
Некоторые складные устройства теперь имеют класс защиты IPX6, IPX8 и IPX9, что означает, что они выдерживают погружение в воду и различные условия распыления. Еще недавно это казалось нереальным для устройства на шарнирах.
4. Водонепроницаемость не означает беспроблемность
Стоит помнить, что рейтинг IP основан на контролируемых лабораторных тестах, и в реальных условиях ситуация может быть намного сложнее. Например, соленая вода может быстрее разъедать металл, а хлорированная вода в бассейне и мыло со временем разрушают уплотнители.
Вот почему большинство производителей отмечают, что гарантия на повреждение водой может не распространяться даже на телефоны с IP-рейтингом. Водонепроницаемость снижает риск, но не устраняет его.
5. Тихая инженерная победа
С инженерной точки зрения, современная гидроизоляция смартфонов — это не столько яркие достижения, сколько усовершенствование. Это результат более жестких допусков, более качественных материалов, более продуманной внутренней компоновки и многоуровневых стратегий защиты.
Изменилось не только то, что телефоны могут выдерживать воздействие воды. Эта возможность больше не ограничена флагманскими моделями высшего уровня. Устройства среднего класса теперь обычно предлагают уровни защиты, которые когда-то были флагманской функцией.
